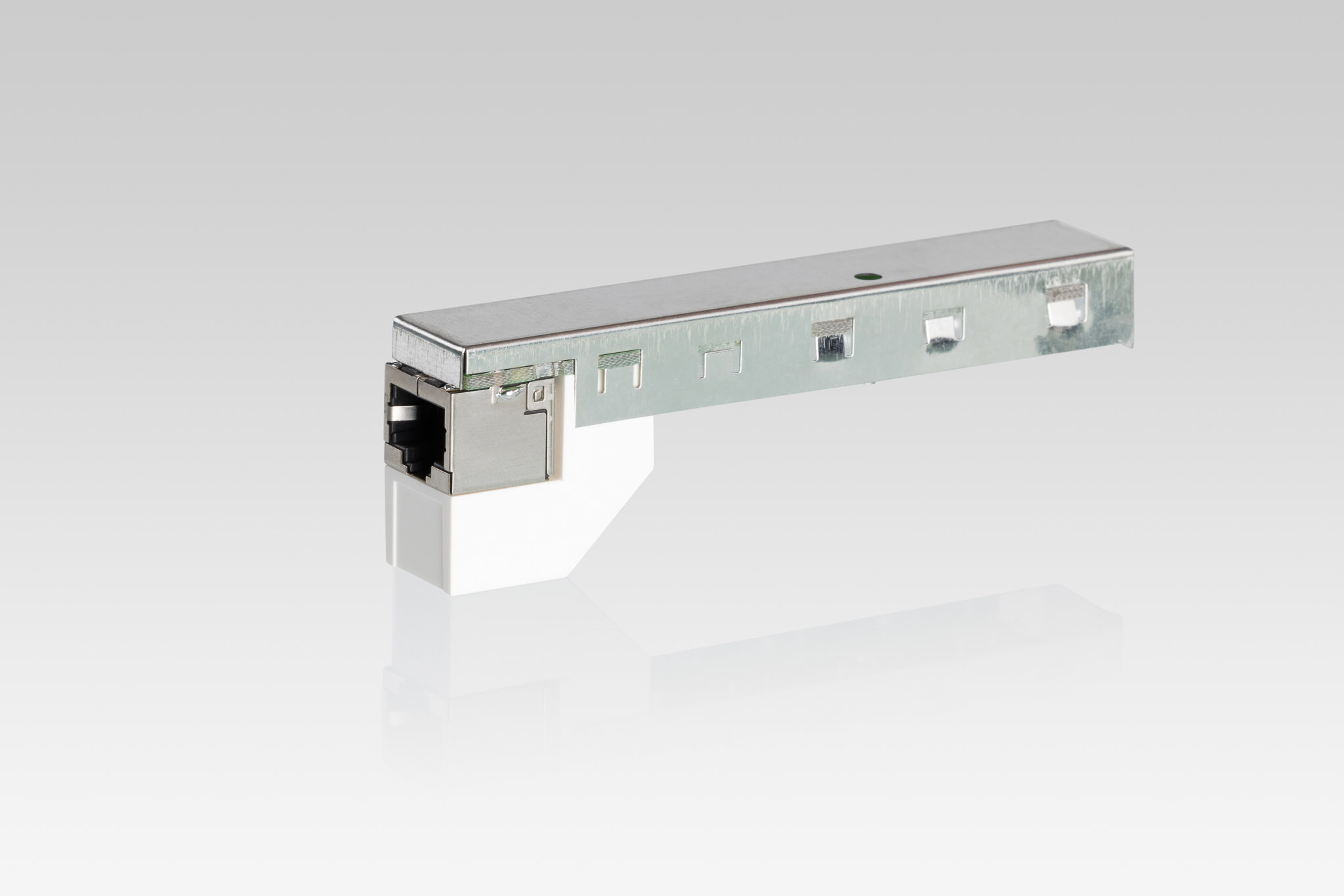

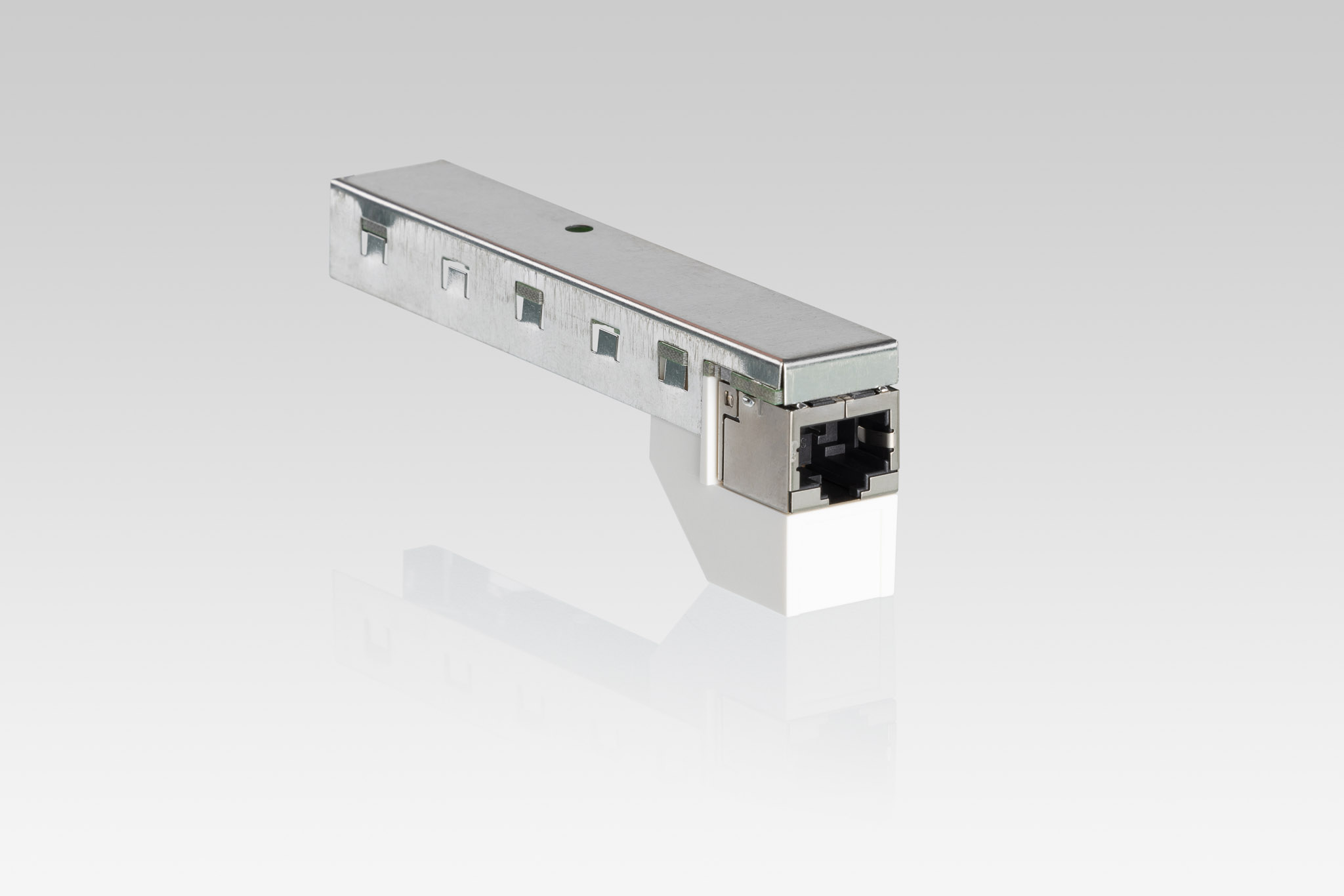

Einsatz für KDV 500 m Patchpanel, unbestückt für anwendungsneutrale Verkabelung der Anwendungsklasse EA bis 500 MHzentsprechend ISO/IEC 11801.
Einsatz mit einer Anschlussbuchse RJ45, geschirmt gem. DIN EN 60603-7-7 zum Anschluss geschirmter Patchkabel Cat 7.
Durch die spezielle modulare Technik ist gewährleistet, dass ohne großen Montageaufwand Steckeinsätze in den Dosen und Patchfeldern getauscht werden können. Die Anwendungsbereiche können somit auf die aktuellen Bedürfnisse angepasst werden.
| Kontaktmaterial | CuSn, selektiv 1,2µm Ni + 1,2µm Au |
| Lebensdauer RJ45 | Steckzyklen des Verbindungssystems 750 Steckungen nach EN 60603-71) Stufe A |
| Wiederholbarkeit des Anschlusses | >10 |
| Spannungsfestigkeit | Kontakt/Kontakt: 1000 VDC / 710 VAC Kontakt/Masse: 1500 VDC / 1060 VAC |
| Isolationswiderstand | >500 MΩ |
| Kontaktwiderstand | <20 mΩ |
| Kontakt/Aderzuordnung | Farbcode nach TIA/EIA-568 Kabelklemme bedruckt mit Farbcode A |
| Betriebsklima | Klimaklasse 3 K 3 (+5°C bis +40°C) |
| ISO/IEC 11801 | Generic cabling for customer premises |
| DIN EN 50173-1 | Anwendungsneutrale Verkabelung |
| DIN EN 61000-6-3 | EMV Störaussendung |
| DIN EN 61000-6-1 | EMV Störfestigkeit |
| DIN EN 61000-6-2 | EMV für Industriebereich |
| DIN EN 60603-7-7 | Steckverbinder bis 600 MHz |
| DIN EN 60721-3-3 | Umweltbedingungen |
| TIA/EIA-568-B.2-10 | Transmission performance |
| RoHS und REACH konform | |
| NSR konform |
Datenblatt 0.1702-75
